實驗室氣路指實驗室氣體工程，即從氣瓶至儀器終端之間連接管線，主流氣路編排主要為實驗室集中供氣系統。博泰小編帶大家了解實驗室氣路設計和材料要求有哪些。

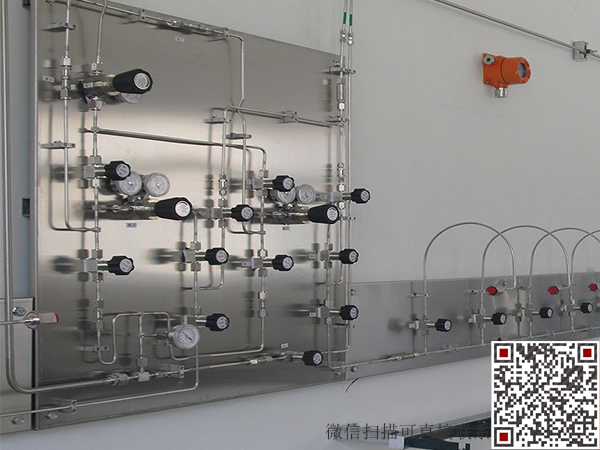

一、實驗室氣路安裝系統組成

主要由氣源切換系統、管道及連接件系統、二級調壓系統、氣體過濾純化系統、氣體報警系統、壓力表、球閥等組成。

二、實驗室氣路安裝設計

1、實驗室常用氣體為氫氣、壓縮空氣和氮氣。主要的控制閥門和減壓閥門都安裝在實驗室外。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。

2、實驗室應按照房間大小比例設計相應數量帶逆風閥的換氣扇，使空氣流通順暢，保持清潔。每個房間都要設計帶有過濾裝置的通氣孔，如果是帶有室內走廊的房間也可在門窗上設百葉窗，尺寸按照排氣量比例關系計算。

3、氣瓶柜的技術要求為鋁型35×35框架，柜門、側板采用金屬冷軋板，均用環氧樹脂粉沫噴涂，內設可活動的氣瓶抱箍，便于氣瓶的更換和移動。地腳為不銹鋼螺絲、尼龍罩蓋、橡膠底座組合結構，可調節高度為0-0.3m。

三、實驗室氣路材料要求

1、低壓報警器：低壓報警器多觸點可模擬數據輸出型，報警器可蜂鳴閃光同時顯示報警氣體的名稱。防爆接線、信號模擬和自動切換系統匯流排相匹配。

2、管道：管道采用內表面BA級316L ASTM A269標準不銹鋼管道，管道的內表面處理值要小于0.37U。管道的標準：1/4”-1/2”壁厚0.88mm,氣管適用純度等級為5.0的氣體。

3、減壓閥：316L不銹鋼材質。一級減壓閥進氣壓力0-200bar，出氣壓力0-16bar，二級減壓閥進氣壓力0-16bar,出氣壓力0-6bar。進出口接口1/4” FNPT螺紋，壓力表接口1/4” MNPT螺紋。

4、高壓波紋軟管：外表不銹鋼金屬網內襯PTFE材質，長度1米以上，通徑大于6MM。一端符合標準鋼瓶的連接型號，另一端連接自動切換系統。承受大于3000PSI。其特性為：潔凈光亮、柔軟、防腐。

5、接頭：雙卡套設計，硬化處理之后卡套，具備對管子的耐震力及高抓力，使管子在任何情形下不易松脫而造成危險。后卡套內部有凹槽，安裝時可以降低扭力，安裝者可以輕易將接頭鎖至標準圈數。
